Yazı Hizalayan Lisp (Hizala.lsp)

AutoCAD’de Yazıları Kolayca Hizalayın: Hizala.lsp

AutoCAD projelerinde çok sayıda yazı, kot değeri, mahal adı, açıklama veya numaralandırma metni kullanıldığında bu yazıların düzenli görünmesini sağlamak zaman alabilir. Özellikle yan yana veya alt alta yerleştirilen metinlerin aynı doğrultuda bulunmaması, çizimin okunabilirliğini azaltır ve paftanın dağınık görünmesine neden olur.

Hizala.lsp, çizim içerisindeki yazıları belirli bir X veya Y koordinatına göre hizalamak için geliştirilmiş pratik bir AutoLISP uygulamasıdır. Tek tek MOVE komutuyla uğraşmak yerine seçilen yazıları kısa sürede aynı yatay veya düşey doğrultuya getirmenizi sağlar.

Hizala.lsp Ne İşe Yarar?

Bu AutoLISP dosyasının temel görevi, çizim içerisinde farklı konumlarda bulunan yazı nesnelerini düzenli bir hat üzerinde toplamaktır. Lisp çalıştırıldıktan sonra hizalanacak yazılar seçilir ve hizalama yönü belirlenir.

Program genel olarak aşağıdaki işlemlerde kullanılabilir:

[*]Alt alta bulunan yazıları aynı düşey çizgi üzerinde hizalamak,
[*]Yan yana bulunan yazıları aynı yatay seviyeye getirmek,
[*]Mahalleri veya ekipmanları tanımlayan açıklamaları düzenlemek,
[*]Kot, aks, poz ve numaralandırma yazılarını aynı doğrultuya taşımak,
[*]Mimari, elektrik ve mekanik projelerde daha düzenli paftalar oluşturmak,
[*]Tekrarlanan manuel taşıma işlemlerini azaltmak.

Neden Yazı Hizalama Lisp’i Kullanılmalı?

AutoCAD’de yazılar standart MOVE komutu kullanılarak da hizalanabilir. Ancak çok sayıda metin bulunduğunda her yazının ayrı ayrı seçilmesi, yakalama noktalarının belirlenmesi ve doğru koordinata taşınması gerekir. Bu yöntem hem zaman kaybettirir hem de küçük hizalama hatalarına yol açabilir.

Hizala.lsp sayesinde birden fazla yazı tek işlem içerisinde düzenlenebilir. Böylece pafta hazırlama süresi kısalır ve çizimde daha profesyonel bir görünüm elde edilir.

Hizala.lsp AutoCAD’e Nasıl Yüklenir?

Lisp dosyasını kullanabilmek için öncelikle AutoCAD içerisine yüklemeniz gerekir. Bunun için aşağıdaki adımları uygulayabilirsiniz:

[*]İndirdiğiniz sıkıştırılmış dosyayı bir klasöre çıkarın.
[*]AutoCAD’i açın.
[*]Komut satırına APPLOAD yazın ve Enter tuşuna basın.
[*]Açılan pencereden Hizala.lsp dosyasını bulun.
[*]Dosyayı seçerek Load – Yükle düğmesine basın.
[*]Yükleme tamamlandıktan sonra pencereyi kapatın.

Lisp dosyasını AutoCAD’in Support klasörüne taşımak zorunlu değildir. Bununla birlikte dosyalarınızı düzenli tutmak ve daha sonra kolayca bulabilmek için kendinize ait bir AutoLISP klasörü oluşturabilirsiniz.

Hizala.lsp Nasıl Kullanılır?

Lisp başarıyla yüklendikten sonra komut satırına aşağıdaki komutu yazın:

HZ

Komut çalıştırıldığında program sizden hizalanmasını istediğiniz yazıları seçmenizi ister. Yazıları seçtikten sonra Enter tuşuna basarak seçimi tamamlayın. Daha sonra hizalama yönünü belirleyin ve yazıların yerleşeceği referans doğrultusunu gösterin.

Genel kullanım sırası şu şekildedir:

[*]Komut satırına HZ yazın.
[*]Hizalamak istediğiniz yazıları seçin.
[*]Seçimi tamamlamak için Enter tuşuna basın.
[*]X veya Y hizalama yönünü belirleyin.
[*]Hizalama için kullanılacak referans konumu gösterin.
[*]Seçilen yazıların yeni konumlarını kontrol edin.

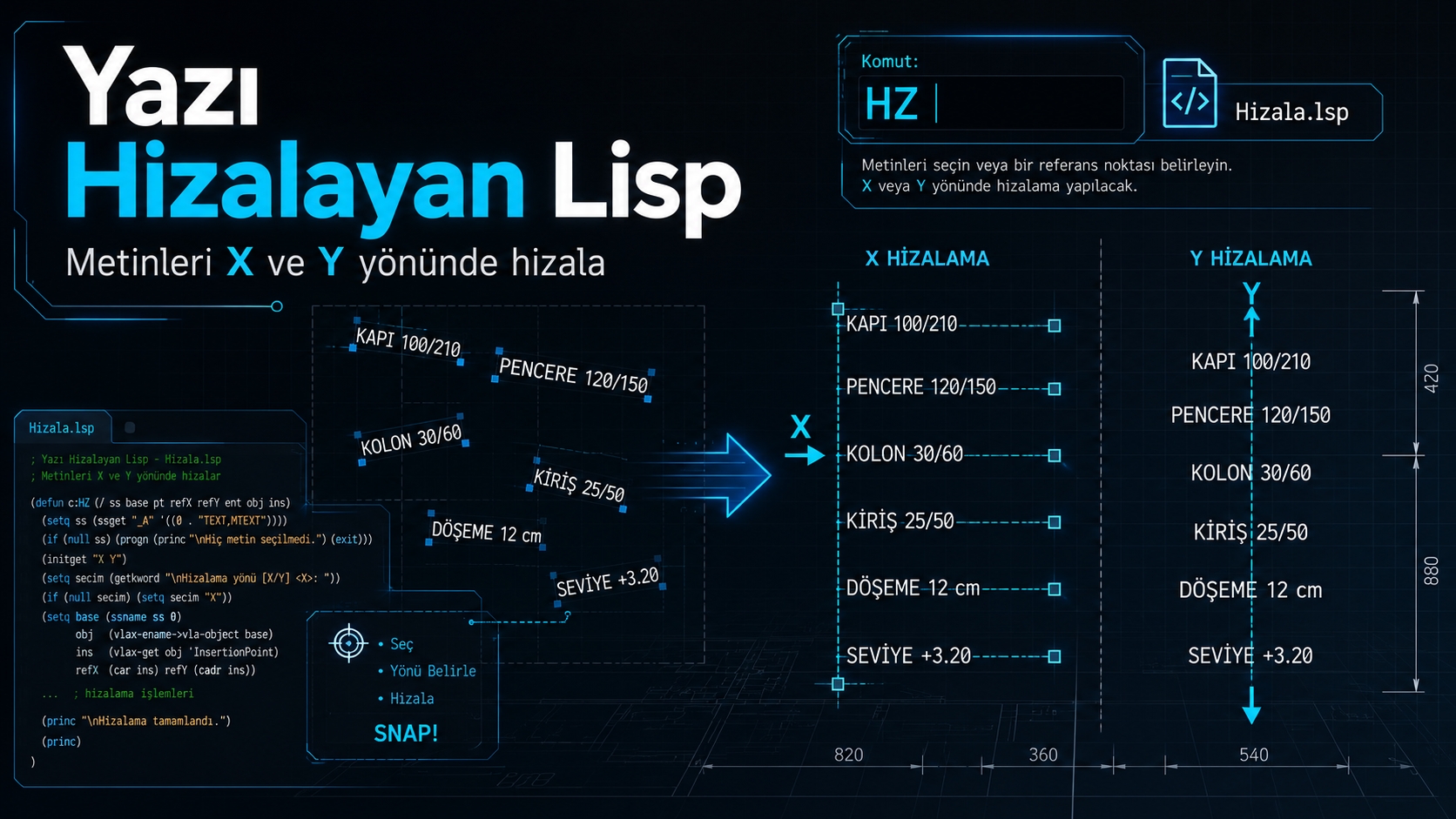

X ve Y Yönünde Hizalama Ne Anlama Gelir?

Hizalama yönünü seçerken X ve Y eksenlerinin yazıların hangi koordinatının eşitleneceğini ifade ettiğini unutmamak gerekir.

X koordinatına göre hizalama, yazıların aynı düşey doğrultuda bulunmasını sağlar. Yazılar yukarı veya aşağı farklı noktalarda kalabilir ancak soldan veya sağdan aynı çizgi üzerinde görünür.

Y koordinatına göre hizalama ise yazıların aynı yatay seviyeye taşınmasını sağlar. Böylece yan yana bulunan yazılar aynı yükseklik üzerinde sıralanır.

Hangi seçeneğin kullanılacağı, çizimin yapısına ve yazıların yerleşim biçimine göre belirlenmelidir.

Hangi Tür Yazılarda Kullanılabilir?

Hizala.lsp temel olarak AutoCAD yazı nesneleriyle kullanılmak üzere hazırlanmıştır. Çiziminize ve Lisp’in sürümüne bağlı olarak aşağıdaki nesne türlerinde kullanılabilir:

[*]Tek satırlı TEXT yazıları,
[*]Çizim açıklamaları,
[*]Kot ve aks yazıları,
[*]Poz numaraları,
[*]Mahal isimleri,
[*]Elektrik ve mekanik tesisat açıklamaları,
[*]Detay isimleri ve pafta notları.

Bazı eski AutoLISP uygulamalarında MTEXT, blok attribute’ları veya farklı nesne tipleri desteklenmeyebilir. Komut bir yazıyı seçmiyorsa nesnenin TEXT, MTEXT veya blok attribute’u olup olmadığını Properties penceresinden kontrol edebilirsiniz.

Çalışmıyorsa Neler Kontrol Edilmeli?

Komutun çalışmaması veya bazı yazıları seçmemesi durumunda aşağıdaki kontrolleri yapabilirsiniz:

[*]Lisp dosyasının APPLOAD ile doğru şekilde yüklendiğinden emin olun.
[*]Komut satırına dosya adını değil, HZ komutunu yazın.
[*]Seçilen nesnelerin gerçekten yazı nesnesi olduğunu kontrol edin.
[*]Kilitli katmanlarda bulunan yazıların taşınamayacağını unutmayın.
[*]Çizimdeki yazıların blok içerisinde olup olmadığını kontrol edin.
[*]AutoCAD komut satırında görüntülenen hata mesajını inceleyin.
[*]Gerekirse Lisp dosyasını yeniden yükleyerek komutu tekrar deneyin.

Yazılar blok içerisinde bulunuyorsa Lisp doğrudan bu nesnelere erişemeyebilir. Böyle bir durumda bloğu düzenlemek veya yazıları blok dışına çıkarmak gerekebilir. Ancak çizimin yapısını bozmamak için EXPLODE komutunu kullanmadan önce dosyanın yedeklenmesi tavsiye edilir.

Pafta Düzeninde Sağladığı Avantajlar

Düzenli yazı yerleşimi yalnızca görsel bir iyileştirme değildir. Yazıların doğru hizalanması, projeyi inceleyen kişinin bilgileri daha hızlı algılamasını sağlar. Özellikle yoğun elektrik, mekanik, mimari ve altyapı projelerinde açıklamaların belirli bir düzende yerleştirilmesi çizimin okunabilirliğini önemli ölçüde artırır.

Hizala.lsp ile yapılan küçük bir düzenleme sayesinde:

[*]Paftalar daha temiz ve profesyonel görünür.
[*]Benzer açıklamalar daha kolay karşılaştırılır.
[*]Yazıların üst üste gelme ihtimali azalır.
[*]Revizyon sırasında metinlerin düzenlenmesi kolaylaşır.
[*]Manuel taşıma işlemlerinden kaynaklanan hatalar azalır.

Sonuç

AutoCAD’de yazı düzenlemek için sürekli MOVE komutunu kullanıyorsanız, Hizala.lsp iş akışınızı önemli ölçüde hızlandırabilir. Özellikle çok sayıda açıklama, kot, mahal adı veya poz numarası içeren projelerde seçilen yazıların aynı yatay ya da düşey doğrultuya getirilmesini kolaylaştırır.

Küçük boyutlu ve basit kullanımlı bu AutoLISP uygulaması, daha düzenli ve okunabilir teknik çizimler hazırlamak isteyen AutoCAD kullanıcıları için oldukça faydalı bir yardımcı araçtır. Lisp’i AutoCAD’e yükledikten sonra HZ komutunu çalıştırarak kullanmaya başlayabilirsiniz.

AutoCAD’de yazı düzenlemek için sürekli MOVE komutunu kullanıyorsanız, Hizala.lsp iş akışınızı önemli ölçüde hızlandırabilir. Özellikle çok sayıda açıklama, kot, mahal adı veya poz numarası içeren projelerde seçilen yazıların aynı yatay ya da düşey doğrultuya getirilmesini kolaylaştırır.

Küçük boyutlu ve basit kullanımlı bu AutoLISP uygulaması, daha düzenli ve okunabilir teknik çizimler hazırlamak isteyen AutoCAD kullanıcıları için oldukça faydalı bir yardımcı araçtır. Lisp’i AutoCAD’e yükledikten sonra HZ komutunu çalıştırarak kullanmaya başlayabilirsiniz.

Yan yana ya da alt alta yazılmış yazıları X ya da Y yönünde aynı hizaya getiren lisp dosyası.
Bu lisp Derya KILIÇ tarafından hazırlanmıştır.

Yazar: Artı Yazılım
İçerik: LSP Formatında AutoLISP Dosyası
Tag: yazi hizalayan lisp, autolisp, otomatik, yazi, hizalamak
